閥套式排污閥TP41F/Y
- 品牌：???瑞奇閥門
- 型號：???TP41F/Y
-
1、本閥是一種新型的節流、截止、放空產品，該閥門采用籠形迷軍團節流，具有多級節流效果，節流效果明顯、密封可靠、操作維護方便等特點。
2、閥門采用雙重密封(硬、軟質密封)使密封可靠、硬質合金封面可以更耐氣流沖刷、耐磨損，雙重密封能做到在高壓氣體介質條件下的零泄漏。閥門使用壽命長。
3、閥座的密封面采用錐度密封，有利于閥門自身清洗附在密封面上的臟物。
4、閥門的閥瓣上設置了平衡孔，活塞式密封，保證了啟/閉全壓差條件下穩定操作，開啟輕便靈活、啟閉扭矩小。
5、填料采用帶自密封能力的v形填料結構，無需調節，開、關極為輕便。填料函處設有輔助密封油脂注入結構，使閥門填料密封性能可靠。
6、本閥門可以進行在線維修，管線可以帶壓狀態下更換填料等一系列易損件。
7、本閥在閥門的底部設置了較大的排污孔，必要時要以打開，清理閥內污物。
8、瑞奇閥套式排污閥閥瓣的外園處高有o形密封圈，在啟/閉時具有自清掃功能和密封，瑞奇排污時具有節流降壓功能。

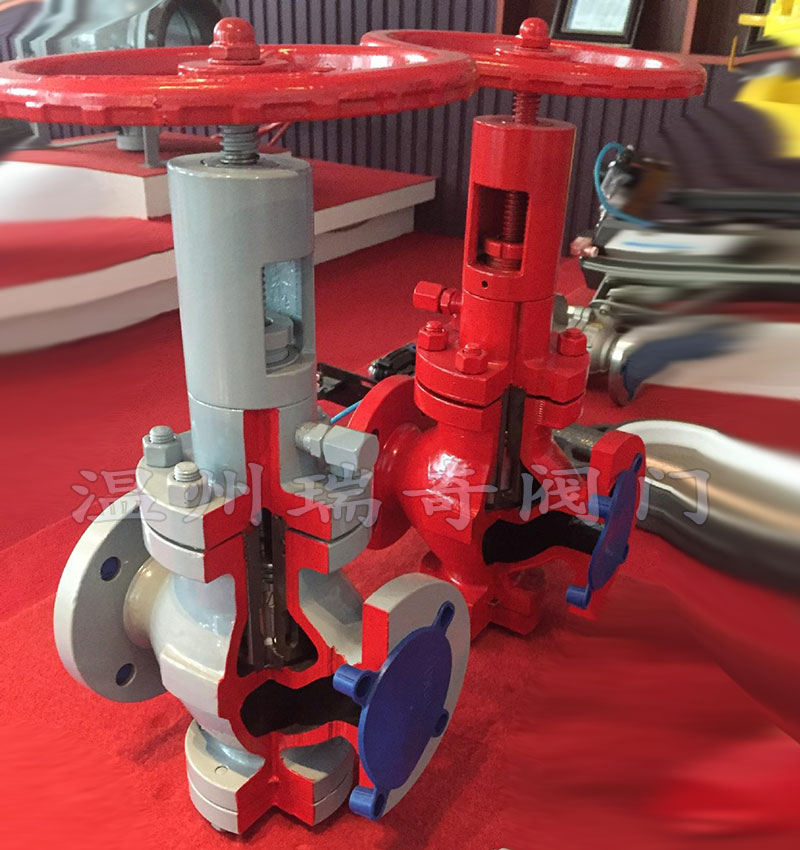

二、TP41Y閥套式排污閥工作原理：
1、常閉狀態：閥瓣硬密封付壓在閥座凸臺上，形成一道硬質密封，同時嵌在閥瓣上的軟質密
封與閥座端面緊壓，形成第二道密封，雙質密封結構保證了閥門的零泄漏，再由于閥瓣開設了平衡
孔，使閥門在關閉、開啟時，閥瓣受到較小的作用力，也使閥門開啟、關閉時具有較小的力矩。
2、節流排污狀態：閥瓣密封付離開閥座，由于在閥瓣處設有了平衡孔，使閥門開啟極為輕
便。閥門開啟后，管道中的介質、雜質一同流過閥套、閥座，同時實現節流與排污。閥瓣、閥座密
封面利用套墊斜角改變介質流向，具有自清掃功能，使密封付不夾帶雜質。
3、關閉狀態：管道中介質排放后關閉閥門，介質從套墊斜角處進入閥座通道，流阻系數增加，
流速加快，斜角改變介質流向方向，產生渦流，閥座端面介質徑向力增加，實現閥座啟封的吹掃。
閥瓣密封付接近閥座時，套墊與閥座通道的配合間隙阻止較大顆粒介質流向密封付，加之流速的進
一步增大和介質橫向力的吹掃，閥門關閉時密封付雜質已完全清掃干凈，保證了閥門排污后的密封
性能，從而進一步保證排污后密封性也能達到無泄漏。因此大大提高了能力并延長了使用壽命
四、TP41Y閥套式排污閥性能規范：
|
壓力等級
|
常溫試驗壓力mpa
|
適用溫度℃
|
適用介質
|
|||||||
|
殼體
|
密封
|
上密封
|
氣體低壓密封
|
g型
|
d型 d
|
普通
|
抗硫型
|
普通
|
||
|
公稱壓力
mpa |
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29～250
|
-45～121
|
-29～121
|
含h2s和
co2>500mg/m3 的介質 |
石油、天然氣、
水等 |
|
2.5
|
3.8
|
2.75
|
2.75
|
0.6
|
||||||
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
||||||
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
||||||
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
||||||
|
16.0
|
24.0
|
17.6
|
17.6
|
0.6
|
||||||
五、TP41Y閥套式排污閥采用標準：
|
設計標準
|
gb/t 12235
|
|
|
結構長度
|
法蘭連接
|
gb/t 12221
|
|
對焊連接
|
gb/t 15188.1
|
|
|
連接法蘭
|
jb/t79gb/t9113
|
|
|
對焊端
|
gb/t 12224
|
|
|
試驗和檢驗
|
jb/t9092
|
|
六、TP41Y閥套式排污閥主要零件材料：
|
序號
|
零件名稱
|
材質
|
|
1
|
雙頭螺柱
|
35crmo
|
|
2
|
螺母
|
35
|
|
3
|
底蓋
|
20
|
|
4
|
o形圈
|
nbr
|
|
5
|
閥體
|
wcb
|
|
6
|
排污套
|
1cr18ni9
|
|
7
|
慮網
|
1cr18ni9
|
|
8
|
閥座
|
20+ni45
|
|
9
|
內六角圓柱頭螺釘
|
35
|
|
10
|
壓板
|
20
|
|
11
|
密封圈
|
nbr
|
|
12
|
芯套
|
20+enp
|
|
13
|
閥瓣
|
2cr13+ni60
|
|
14
|
鋼球
|
gcr15
|
|
15
|
閥桿
|
2cr13
|
|
16
|
閥蓋
|
25
|
|
17
|
下填料墊
|
1cr13
|
|
18
|
中填料
|
ptfe
|
|
19
|
中填料
|
nbr
|
|
20
|
上填料墊
|
1cr13
|
|
21
|
隔環
|
ptfe
|
|
22
|
填料壓蓋
|
45
|
|
23
|
支架
|
wcb
|
|
24
|
閥桿螺母
|
zqal9-4
|
|
25
|
手輪
|
20
|
|
26
|
螺母
|
35
|
|
27
|
注脂閥
|
25+鍍鋅(組件)
|
七、TP41Y閥套式排污閥性能參數：
