J40HX柱塞截止閥

更新：2017-09-13 17:24:09??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???J40HX
  • 在線訂購
  • 掃描對應二維碼進一步了解J40HX柱塞截止閥產品
產品介紹
【產品用途】
J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。

【產品特點】
1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏
2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命
3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種

【執行標準】
設計標準： GB12233-89、12235-89
結構長度：GB12221-89
法蘭連接：GB79-59、GB113.1～9113.26
傳動方式：手動
試驗與檢驗：ZBJ160006、GB4981

【性能規范】
公稱壓力
1.6
2.5
4.0
6.4
10.0
殼體試驗壓力（MPa）
2.4
3.75
6.0
9.6
15.0
高壓密封試驗壓力（MPa）
1.76
2.75
4.4
7.04
11.0
低壓氣密封試驗壓力（MPa）
0.5～0.7
適用介質
水、蒸汽、油品（C）
硝酸類（P）、醋酸類（R）
適用溫度（℃）
≤425
≤200

主要外形和連接尺寸

型號 公稱通徑 主要外形尺寸和連接尺寸
L D D1 D2 b Z-d D0
UJ41H/Y/W-16C/P/R 15 130 95 65 45 14 4-14 80
20 150 105 75 55 14 4-14 100
25 160 115 85 65 14 4-14 120
32 180 135 100 78 16 4-18 140
40 200 145 110 85 16 4-18 160
50 230 160 125 100 16 4-18 180
65 290 180 145 120 18 4-18 220
80 310 195 160 135 20 8-18 240
100 350 215 180 155 20 8-18 280
125 400 245 210 185 22 8-18 320
150 480 280 240 210 24 8-23 350
200 600 335 295 265 26 12-23 450
250 650 405 355 320 30 12-25 500
300 750 460 410 375 30 12-25 560
350 850 520 470 435 34 16-25 640
400 950 580 525 485 36 16-30 720
UJ41H/Y/W-25C/P/R 15 130 95 65 45 16 4-14 80
20 150 105 75 55 16 4-14 100
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 140
40 200 145 110 85 18 4-18 160
50 230 160 125 100 20 4-18 180
65 290 180 145 120 22 8-18 220
80 310 195 160 135 22 8-18 240
100 350 230 190 160 24 8-23 280
125 400 270 220 188 28 8-25 320
150 480 300 250 218 30 8-25 350
200 600 360 310 278 34 12-25 450
250 650 425 370 332 36 12-30 500
300 750 485 430 390 40 16-30 560
350 850 550 490 448 44 16-34 640
400 950 610 550 505 48 16-34 720
UJ41H/Y/W-40C/P/R 15 130 95 65 45 16 4-14 80
20 150 105 75 55 16 4-14 100
25 160 115 85 65 16 4-14 120
32 180 135 100 78 18 4-18 140
40 200 145 110 85 18 4-18 160
50 230 160 125 100 20 4-18 180
65 290 180 145 120 22 8-18 220
80 310 195 160 135 22 8-18 240
100 350 230 190 160 24 8-23 280
125 400 270 220 188 28 8-25 320
150 480 300 250 218 30 8-25 350
200 600 375 320 282 38 12-30 450
250 650 445 385 345 42 12-34 500
300 750 510 450 408 46 16-34 560
350 850 570 510 465 52 16-34 640
400 950 655 585 535 58 16-41 720

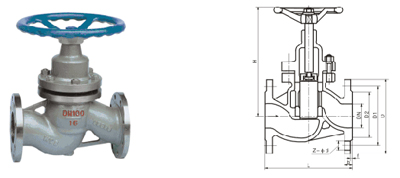

【結構圖片】
