快速排氣閥P41X/P42X

更新：2017-08-24 12:05:42??????點擊：
  • 品牌：???瑞奇閥門
  • 型號：???P41X/P42X
  • 在線訂購
  • 掃描對應二維碼進一步了解快速排氣閥P41X/P42X產品
產品介紹
產品概述：
　　P41（2）X快速排氣閥主要由閥體、閥桿、塞頭、上蓋、浮球、排氣嘴等組成。本閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
　　P41 （2）X快速排氣閥工作原理：
　　當管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全
　　P41 （2）X快速排氣閥主要零部件材料表
序號
零件名稱
鑄鐵
鑄鋼
Z
C


1
閥體
鑄鐵
WCB
2
閥蓋/上蓋
鑄鐵
WCB
3
浮球
不銹鋼
不銹鋼
4
杠桿
鋁青銅(或2Cr13)
2Cr13
5
塞頭
橡膠
橡膠
6
螺絲/螺帽
35#鋼
B7/2H
P41（2）X快速排氣閥主要外形和連接尺寸
公稱通徑 DN（mm）
D
D1
D2
D3
H
Z-Φd
50
160
125
100
175
245
4-14
80
195
160
135
220
285
4-18
100
215
180
155
240
315
8-18
125
245
210
185
310
415
8-23
150
280
240
210
310
425
8-23
200
335
295
265
380
465
8-23
250
405
335
319
325
485
12-24
300
460
410
370
478
520
12-24
　　P41X快速排氣閥每小時排氣量表： （按每秒流速1.5-3.0米）
規格
25
50
80
100
150
200
250
300
立方米 /小時
2.5 5
7-14
13-26
17-34
29-58
39-78
61-122
95-190

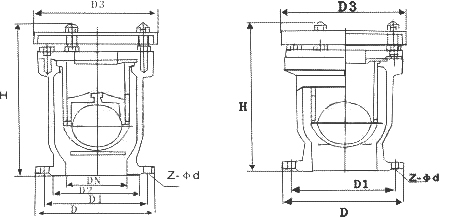

結構圖：



主要外形及連接尺寸：

公稱通徑

D

D1

D2

D3

H

Z-φd

DN(mm)

25

115

85

57

150

240

4-14

50

160

125

102

165

270

4-14

80

195

160

138

200

300

4-18

100

215

180

158

220

335

8-18

150

280

240

212

290

430

8-13

200

335

295

268

340

505

8-23
