國標截止閥J41H/J41Y/J41W

更新:2017-08-29 16:28:01??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???J41H/J41Y/J41W
  • 在線訂購
  • 掃描對應二維碼進一步了解國標截止閥J41H/J41Y/J41W產品
產品介紹
【產品用途】
J41H、J41Y、J41W 國標截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。

【產品特點】
1、結構簡單,制造和維修比較方便
2、工作行程小,啟閉時間短
3、密封性好,密封面間磨擦力小,壽命較長

【執行標準】
設計規范:GB/T 12235
結構長度:GB/T 12221
法蘭連接:JB/T 79
試驗與檢驗:JB/T 9002
產品標識:GB/T 12220
供貨規范:JB/T 7928

性能參數】
型號
J41H-16C~160C
J41Y-16C~160C
J41W-16P~160P
工作壓力(MPa)
1.6~16.0
適用溫度(℃)
≤425
≤150
適用介質
水、蒸汽、油品
弱腐蝕性介質
材料
閥體、閥蓋
碳素鋼
鉻鎳鈦不銹鋼
閥桿
鉻不銹鋼
鉻鎳鈦不銹鋼
密封面
堆焊鐵基合金
堆焊硬基合金
本體材料
填料
石棉石墨、柔性石墨、聚四氟乙烯

主要外形和連接尺寸

2.5MPa DN L D D1 D2 b n-Φd H D0
  10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

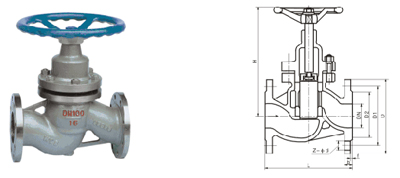

【結構圖片】



精心締造,優質品質!!! xycpy.cn 瑞奇閥門
