水封截止閥DS/J61H-25-63
更新：2017-08-29 14:58:17??????點擊：
- 品牌：???瑞奇閥門
- 型號：???DS/J61H-
-
產品介紹
DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
【產品特點】
1、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接
2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
4、結構緊湊，操作靈活，檢修方便，使用壽命長
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行
【執行標準】
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092
【性能參數】
|
型號
|
DS/J61H-25
|
DS/J61H-40
|
DS/J61H-63
|
|
|
工作壓力（MPa）
|
2.5
|
4.0
|
6.3
|
|
|
適用溫度（℃）
|
≤425
|
|||
|
適用介質
|
水、蒸汽、油品、非腐蝕性氣體
|
|||
|
材料
|
閥桿
|
1Cr13或2Cr13
|
||
|
閥體、閥蓋、支架
|
WCB25
|
|||
|
閘板、閥瓣、密封面
|
Cr13型不銹鋼或硬質合金
|
|||
|
閥座密封面
|
不銹鋼
|
|||
|
閥桿螺母
|
鋁青銅
|
|||
|
填料
|
柔性石墨
|
|||
主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||
| L | D | D1 | H | D0 | |
| DS/J61H-25 | |||||
| 15 | 130 | 36 | 19 | 11 | 120 |
| 20 | 150 | 44 | 26 | 11 | 140 |
| 25 | 160 | 44 | 33 | 12 | 140 |
| 32 | 180 | 48 | 34 | - | 180 |
| 40 | 200 | 55 | 40 | - | 200 |
| 50 | 230 | 64 | 50 | - | 250 |
| 65 | 290 | 82 | 65 | - | 250 |
| 80 | 310 | 94 | 78 | - | 300 |
| 100 | 350 | 117 | 97 | - | 350 |
| 125 | 400 | 144 | 122 | - | 400 |
| 150 | 480 | 170 | 148 | - | 400 |
| 200 | 600 | 220 | 197 | - | 400 |
| DS/J61H-40 | |||||
| 15 | 13 | 38 | 19 | - | 120 |
| 20 | 150 | 47 | 26 | - | 140 |
| 25 | 160 | 47 | 33 | - | 160 |
| 32 | 180 | 53 | 34 | - | 160 |
| 40 | 200 | 57 | 40 | - | 200 |
| 50 | 230 | 68 | 50 | - | 250 |
| 65 | 290 | 85 | 65 | - | 280 |
| 80 | 310 | 98 | 78 | - | 320 |
| 100 | 350 | 122 | 97 | - | 350 |
| 125 | 400 | 148 | 122 | - | 400 |
| 150 | 480 | 176 | 148 | - | 400 |

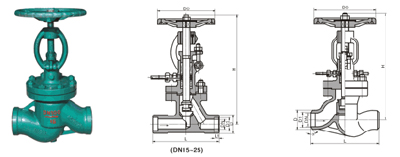

【結構圖片】
精心締造,優質品質!!! xycpy.cn 瑞奇閥門
